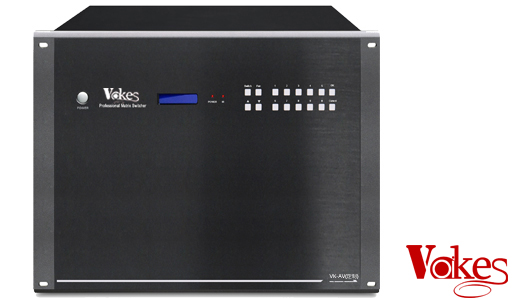

普通矩阵VK-DVI

产品描述

定制版矩阵VK-DVI065是全数字高带宽DVI矩阵，具有把多路数字及模拟视频信号输入。支持RS-232，红外及按键切换控制等功能。在多媒体应用系统中，往往需要一个数字显示终端能在多个DVI信号源之间切换显示画面。在DVI 1.0标准下,其最高的信号传输速率高达1650MHz。如果为每一DVI信号源配置一显示终端，这样既增加了系统成本，又大大降低了系统的可靠性。 采用矩阵采用分箱设计，DVI视频部分一个箱，Audio部分一个箱，并优化机箱热交换系统，从而能够迅速将内部器件在工作时所产生的热量排出，进一步改善设备工作环境温度上升的压力，为设备的长时间连续工作提供更多的保证。

路由规格： N路DV1高清信号输入;NDVI高清信号输出，模块化设计，插卡式结构。支持输入前端精确自适应补偿和信号长距离传输失真补偿技术，支持DVI的DDC通道的切换，可以支持任意输入设置为默认的EDID参数，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入，支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载;

支持视频信号类型：DVI1.0规范中的DVI-D全数字T.M.D.S信号，具有掉电记忆功能带有断电现场保护，音视频同步或分离异步切换等功能，特有TCP/IP网络控制管理功能，能通过以太网控制;(可选配) ，采用液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，直观方便，全贴片SMD工艺，特有ESD静电保护功能，可设置ID地址实现多机级联，最多可以级联300台矩阵。

产品技术参数

一、特 性

带宽：3.15 GHz, 全数字

最大支持分辨率：1920x1200@60

位时钟抖动(Clock Jitter)：<0.15 Tbit

二、视频输入

接口：DVI-D母接口

最小/最大电平：T.M.D.S 2.9V/3.3V

规 格：建议最大输入距离小于40米，在1920x1200@60时

电源：100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源

温度储存、使用温度：-20°- +70°C

湿度储存、使用湿度：10% - 90%
