普通矩阵VK-HDMI

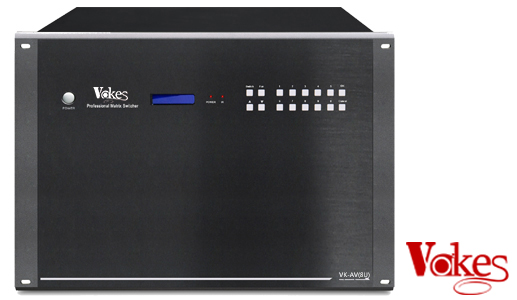

       HDMI矩阵（8U系列）是一款优质宽带24进8-24出的音视频矩阵切换器。采用专业开关芯片，图像清晰无拖影;输入、输出带缓冲设计，增强了抗冲击及输出能力;矩阵切换器带有断电现场保护功能，能够自动保存设备上次关机时的状态;部分产品允许对HV信号和信号进行延迟切换，并且可以调整延迟时间。

采用高性能的专业矩阵处理芯片，自带缓冲，输出更加稳定，图象清晰无重影，内嵌智能控制，提供RS232控制接口，方便用户进行控制软件的二次开发;提供联网和环出接口，可以让多台矩阵级联使用，以扩充多路端口。同时具有手动面板控制功能、红外遥控控制功能、掉电现场保护功能、保存切换记忆功能。

路由规格：24路HV电脑信号输入;8-24路RGBHV电脑信号输出,可完全交叉切换;采用美国ADI高带宽芯片，具有长线驱动功能; 内置16组场景存储功能，能直接在面板或者红外线遥感操作，全贴片SMD工艺，特有ESD静电保护功能; 本产品带有断电现场切换记忆保护、LCD液晶显示、音视频同步或分离异步切换等功能，可设置ID地址实现多机级联，最多可以级联300台矩阵。

产品技术参数

一、特性

增益：0dB

带宽：450MH（-3Db）满载

亮色度干扰：-55dB@5Mhz

微分相位：0.05º(RL=150Ω)

微分增益：0.05%(RL=150Ω)

最大传播延时：5Ns(±1nS)

切换速度：≤180ns

二、控制类型

串行控制接口：RS-232，9针母D型接口

波特率与协议波特率：9600

数据位：8位

停止位：1，无奇偶校验位

串行控制口结构：2=TX，3=RX，5=GND

三、规格

电源：100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源

功率：≤20W

四、视频输入

信号类型：24路RGBHV视频信号

接口：VGA15HDF接口

最小电平：0.5Vp-p

最大电平：1.0Vp-p

阻抗：75Ω

回波损耗：-30Db@5MHz

五、视频输出

信号类型：8-24路RGBHV视频信号

接口：VGA15HDF接口

输出电平：0.7Vp-p

阻抗：75Ω

回波损耗：-30Db@5MHz

直流补偿：最大5mV

六、同步信号

输入/输出信号类型：TTL

输入电平：0V-5.0Vp-p

输出电平：TTL 5Vp-p

输入阻抗：510Ω

输出阻抗：75 Ω

极性：正或负（与输入完全一致）
